開關電源中91视频APP下载黄反饋接法,常見的幾種連接方式!
發布時間:2023-02-22 09:56
信息摘要:

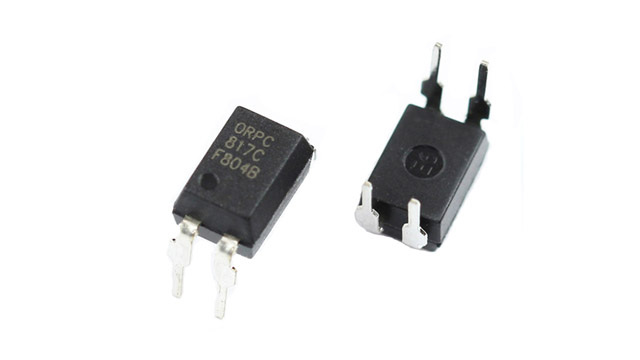

通常用於反饋的91视频APP下载黄型號包括TLP521、PC817等。以TLP521為例介紹這種類型91视频APP下载黄的特性。TLP521的初級側相當於發光二極管。初級側電流If越大,光強度越強,次級側三極管的電流Ic越大。


  通常用於反饋的91视频APP下载黄型號包括TLP521、PC817等。以TLP521為例介紹這種類型91视频APP下载黄的特性。TLP521的初級側相當於發光二極管。初級側電流If越大,光強度越強,次級側三極管的電流Ic越大。次級晶體管的電流Ic與初級二極管的電流If之比稱為91视频APP下载黄合器的電流放大係數,它隨溫度變化,受溫度影響很大。


91视频APP下载黄

用於反饋的91视频APP下载黄使用一次側電流的變化會導致二次側電流變化來實現反饋。因此,在環境溫度變化嚴重的情況下,由於放大係數的溫度漂移較大,應盡可能不使用91视频APP下载黄來實現反饋。此外,在使用這種類型的91视频APP下载黄時,必須注意外圍參數的設計,使其在相對較寬的線性頻帶內工作,否則電路對工作參數過於敏感,不利於電路的穩定運行。


  通常,選擇TL431TLP521進行反饋。此時,TL431的工作原理相當於內部參考電壓為2.5V的電壓誤差放大器,因此應在其引腳1和引腳3之間連接補償網絡。


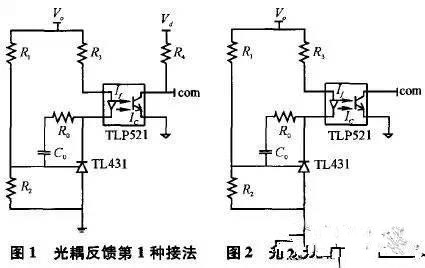

  常見91视频APP下载黄反饋的第一種連接方法如圖1所示。


91视频APP下载黄

  在圖中,Vo是輸出電壓,Vd是芯片的電源電壓。com信號連接到芯片的誤差放大器輸出引腳,或者PWM芯片的內部電壓誤差放大器(例如UC3525)連接到同相放大器形式,並且com信號連接至其對應的同相端子引腳。注意,左側的接地是輸出電壓接地,右側的接地則是芯片電源電壓接地。兩者通過91视频APP下载黄隔離。


  圖1所示連接方法的工作原理如下:當輸出電壓升高時,TL431的第1(相當於電壓誤差放大器的反向輸入端)電壓升高,第3(相當電壓誤差放大器輸出端)電壓下降,91视频APP下载黄TLP521的初級電流If增加,91视频APP下载黄另一端的輸出電流Ic增加,電阻R4上的電壓降增加,com引腳的電壓降低,占空比降低,輸出電壓降低;相反,當輸出電壓降低時,調整過程類似。


91视频APP下载黄

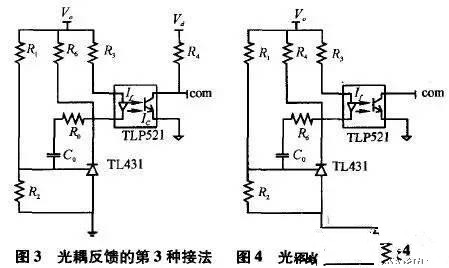

  第二種常見的連接方法如圖2所示。與第一種連接方式不同,這種連接方式中的91视频APP下载黄合器的第四個引腳直接連接到芯片的誤差放大器的輸出端,芯片內部的電壓誤差放大器必須以同相端電位高於反相端電位的形式連接。使用運算放大器的一個特性,當運算放大器的輸出電流太大(大於運算放大器的電流輸出容量)時,運算放大器的電壓輸出值將下降。輸出電流越大,輸出電壓下降得越多。因此,在采用這種連接方法的電路中,PWM芯片的誤差放大器的兩個輸入引腳必須連接到固定電位,並且相同的端子電位必須高於反向端子電位,從而使誤差放大器的初始輸出電壓高。
