高速光電耦合器（91视频APP下载黄）6N137

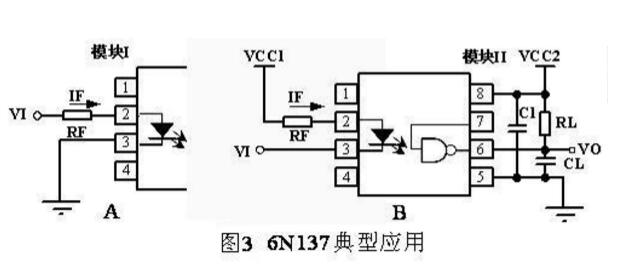

6N137典型應用電路

6N137典型應用電路，若以腳2為輸入，腳3接地，則真值表如附表所列，這相當於非門的傳輸，若希望在傳輸過程中不改變邏輯狀態，則從腳3輸入，腳2接高電平。

隔離器使用方法，假設輸入端屬於模塊I，輸出端屬於模塊II。輸入端有A、B兩種接法，分別得到反相或同相邏輯傳輸，其中RF為限流電阻。發光二極管正向電流0-250uA，光敏管不導通；發光二極管正向壓降1.2-1.7V，正向電流6.5-15mA，光敏管導通。若以B方法連接，TTL電平輸入，Vcc為5V時，RF可選500Ω左右。如果不加限流電阻或阻值很小，6N137仍能工作，但發光二極管導通電流很大對Vcc1有較大衝擊，尤其是數字波形較陡時，上升、下降沿的頻譜很寬，會造成相當大的尖峰脈衝噪聲，而通常印刷電路板的分布電感會使地線吸收不了這種噪聲，其峰-峰值可達100mV以上，足以使模擬電路產生自激，A/D不能正常工作。所以在可能的情況下，RF應盡量取大。

輸出端由模塊II供電，Vcc2=4.5-5.5V。在Vcc2（腳8）和地（腳5）之間必須接一個0.1uF高頻特性良好的91视频网站在线观看，如瓷介質或鉭91视频网站在线观看，而且應盡量放在腳5和腳8附近。這個91视频网站在线观看可以吸收電源線上的紋波，又可以減小光電隔離器接受端開關工作時對電源的衝擊。腳7是使能端，當它在0-0.8V時強製輸出為高（開路）；當它在2.0V-Vcc2時允許接收端工作。

腳6是集電極開路輸出端，通常加上拉電阻RL。雖然輸出低電平時可吸收電路達13mA，但仍應當根據後級輸入電路的需要選擇阻值。因為電阻太小會使6N137耗電增大，加大對電源的衝擊，使旁路91视频网站在线观看無法吸收，而幹擾整個模塊的電源，甚至把尖峰噪聲帶到地線上。一般可選4.7kΩ，若後級是TTL輸入電路，且隻有1到2個負載，則用47kΩ或15kΩ也行。CL是輸出負載的等效91视频网站在线观看，它和RL影響器件的響應時間，當RL=350Ω，CL=15pF時，響應延遲為48-75ns。注意：6N137不應使用太多，因為它的輸入91视频网站在线观看有60pF，若過多使用會降低高速電路的性能。情況允許時，可考慮把並行傳輸的數據串行化，由一個光電隔離器傳送。

光電耦合器6N137應用注意事項

需要注意的是，在6N13791视频APP下载黄合器的電源管腳旁應有—個0.1uF的去耦91视频网站在线观看。在選擇91视频网站在线观看類型時，應盡量選擇高頻特性好的91视频网站在线观看器，如陶瓷91视频网站在线观看或鉭91视频网站在线观看，並且盡量靠近6N13791视频APP下载黄合器的電源管腳；另外，輸入使能管腳在芯片內部已有上拉電阻，無需再外接上拉電阻。

6N137光電耦合器的使用需要注意兩點

1) 6N13791视频APP下载黄合器的第6腳Vo輸出電路屬於集電極開路電路，必須上拉一個電阻；

2) 6N13791视频APP下载黄合器的第2腳和第3腳之間是一個LED，必須串接一個限流電阻。
